< 74HC14 출력을 Analog로 Simulation하기 위한 회로 >

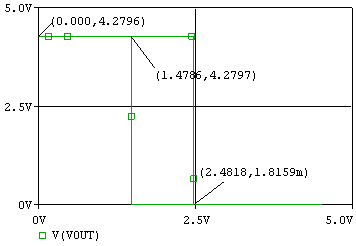

< 출력 파형 – XY 모드 >

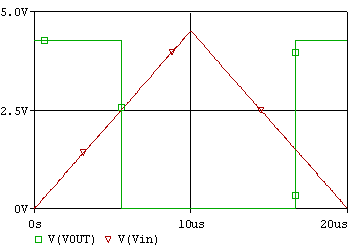

< 출력 파형 – Time 모드 >
IC의 출력에 Probe를 연결하게 되면 출력이 Digital로 나오지만,
출력에 큰 저항을 연결하여 오픈 회로로 Simulation해서
Analog 출력으로 파형을 그릴 수 있다.
* 74HC14N – http://www.alldatasheet.com/datasheet-pdf/pdf/27886/TI/SN74HC14.html
Schmitt Trigger IC Threshold Voltage
