1. AND Gate – 74HC08
2. OR Gate – 74HC32
3. XOR Gate – 74136(with Open Collector output)

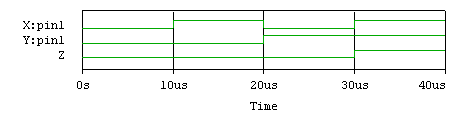

<참고> X와 Y입력은 Stim1소자를 이용하고 두 입력의 모든 경우를
살펴보기 위해 시간 설정을 아래와 같이 하였음.
3. XOR Gate – 74136(with Open Collector output)<참고> X와 Y입력은 Stim1소자를 이용하고 두 입력의 모든 경우를살펴보기 위해 시간 설정을 아래와 같이 하였음.
